Miejsce pochodzenia:
Chiny Japonia
Nazwa handlowa:
QIEAL ZH
Numer modelu:
7308 7305 7307

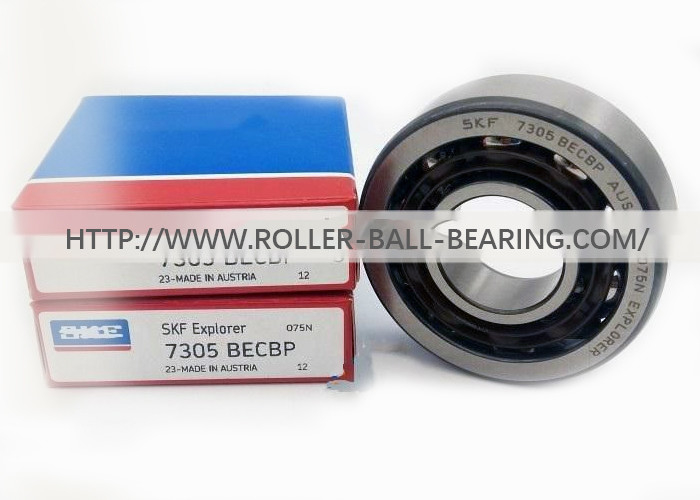

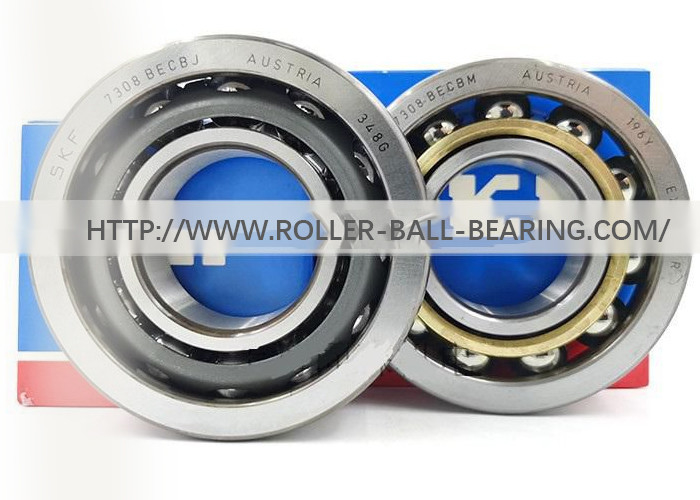

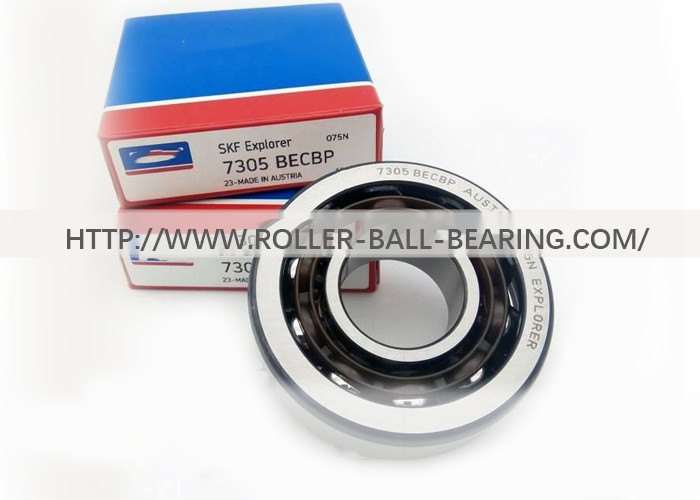

Łożyska kulkowe skośne 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
Łożyska kulkowe skośne mają bieżnie na pierścieniach wewnętrznym i zewnętrznym, a pierścienie wewnętrzny i zewnętrzny mogą być przemieszczane względem siebie wzdłuż osi łożyska.Łożyska te są szczególnie odpowiednie do wytrzymywania obciążeń kompozytowych, tj. obciążeń działających jednocześnie zarówno w kierunku promieniowym, jak i osiowym.Nośność osiowa łożyska kulkowego skośnego wzrasta wraz z kątem działaniaαwzrasta.Kąt zwilżania to kąt pomiędzy linią łączącą punkt styku kuli i bieżni w płaszczyźnie promieniowej i pionową linią osi łożyska.
Modele łożysk kulkowych skośnych dzielą się na:α=15°łożyska kulkowe skośne (typ 70000C);α=25°łożyska kulkowe skośne (typ 70000AC);α=40°Łożyska kulkowe skośne (typ 70000B) Łożyska kulkowe skośne dwurzędowe w układzie back-to-back [typ 70000C (AC, B) / DB];łożyska kulkowe skośne dwurzędowe zbieżne zbieżne [typ 70000C (AC, B) / DF];seryjnie sparowane dwukątowe łożyska kulkowe stykowe [typ 70000C (AC, B) / DT];łożyska kulkowe skośne czteropunktowe (typ QJ0000).Materiał koszyka to mosiądz, żywica syntetyczna itp., w zależności od typu łożyska i warunków użytkowania.
| Model | d | D | B | uszczelka (C-15 °, AC-25 °, B-40 °) | Poziom dokładności | waga (kg) |
| 7303 | 17 | 47 | 14 | C, AC, B | P0,P5,P4 | 0,113 |
| 7304 | 20 | 52 | 15 | C, AC, B | P0,P5,P4 | 0,145 |
| 7305 | 25 | 62 | 17 | C, AC, B | P0,P5,P4 | 0,235 |
| 7306 | 30 | 72 | 19 | C, AC, B | P0,P5,P4 | 0,345 |
| 7307 | 35 | 80 | 21 | C, AC, B | P0,P5,P4 | 0,464 |
| 7308 | 40 | 90 | 23 | C, AC, B | P0,P5,P4 | 0,636 |
| 7309 | 45 | 100 | 25 | C, AC, B | P0,P5,P4 | 0,829 |
| 7310 | 50 | 110 | 27 | C, AC, B | P0,P5,P4 | 1,06 |
| 7311 | 55 | 120 | 29 | C, AC, B | P0,P5,P4 | 1,37 |
| 7312 | 60 | 130 | 31 | C, AC, B | P0,P5,P4 | 1,72 |
| 7313 | 65 | 140 | 33 | C, AC, B | P0,P5,P4 | 2.11 |
| 7314 | 70 | 150 | 35 | C, AC, B | P0,P5,P4 | 2,57 |
| 7315 | 75 | 160 | 37 | C, AC, B | P0,P5,P4 | 3,08 |
