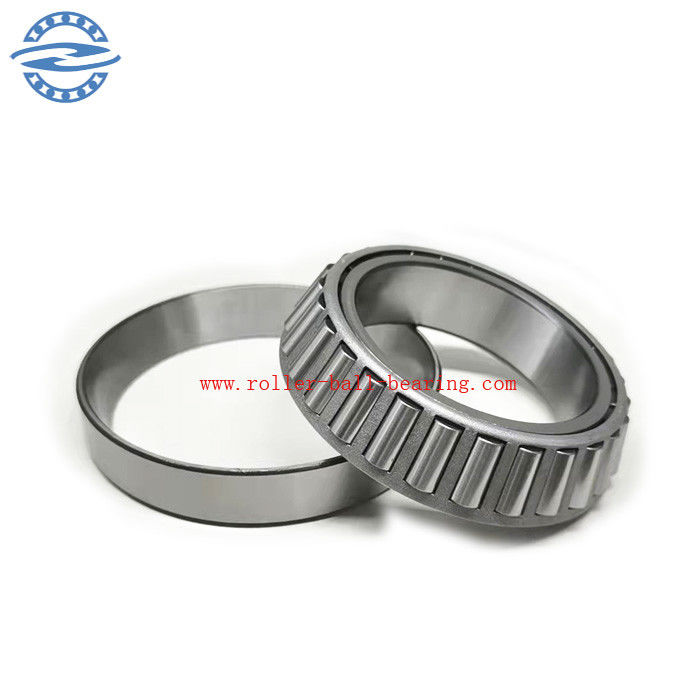

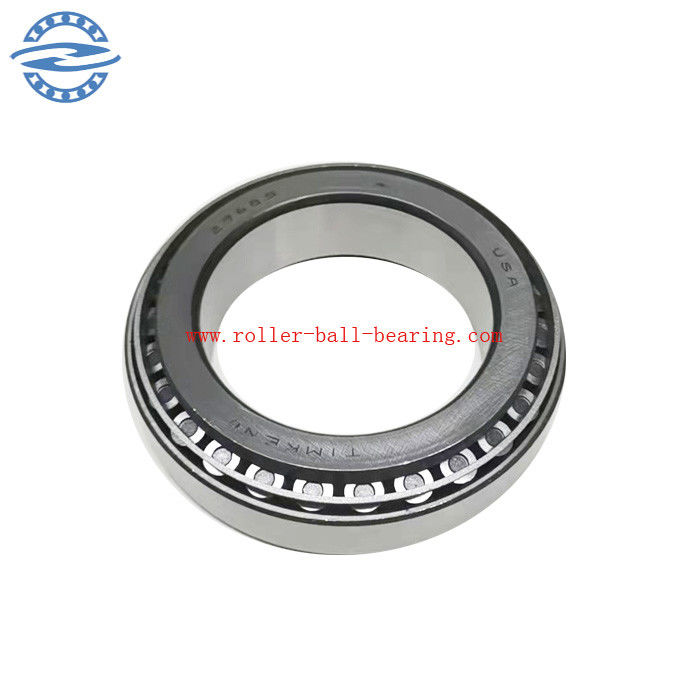

Specyfikacje
Seria |
29600 |
Numer części stożka |
29685 |
Numer części kubka |
29620-B |
Jednostki projektowe |
Cesarski |
Waga łożyska |
1,5 funta 0,70 kg |
Typ klatki |
Tłoczona stal |
Wymiary
d - Otwór |
2,8750 cala 73,025 mm |
D - Średnica zewnętrzna kubka |
4,4375 cala112,713 mm |
D1 — średnica zewnętrzna kołnierza |
4,5900 cali116,586 mm |
B - Szerokość stożka |
1.0000 cala25.400 mm |
C - Szerokość miseczki |
0,7500 cala19 050 mm |
C1 — Szerokość kołnierza kielicha |
0,1563 cala 3,970 mm |
T1 - Szerokość łożyska |
1.0000 cala25.400 mm |
T - Szerokość łożyska do kołnierza |
0,4063 cala10,320 mm |
Wymiary łącznika i zaokrąglenia
R — Promień tylnej powierzchni stożka „Aby wyczyścić”1 | 0,14 cala 3.600 mm |
r - Promień tylnej powierzchni kubka „Aby wyczyścić”2 | 0,130 cala3,30 mm |
da - Średnica podkładki czołowej stożka |
3,15 cala 80 mm |
db - Średnica podkładki stożkowej tylnej powierzchni |
3,39 cala 86,10 mm |
Da — średnica podkładki przedniej powierzchni kielicha |
4,35 cala110,49 mm |
Ab — Prześwit przednią powierzchnią stożka klatki |
0,08 cala2 mm |
Aa — Prześwit tylnej powierzchni stożka klatki |
0,08 cala2 mm |
a - Efektywna lokalizacja centrum3 | 0,04 cala1 mm |
Podstawowe oceny obciążenia
C90 - Dynamic Radial Rating (90 milionów obrotów)4 | 6440 lbf28600 N |
C1 – Dynamiczny wskaźnik promieniowy (1 milion obrotów)5 | 24800 lbf111000 N |
C0 — Statyczna ocena promieniowa |
37200 lbf166000 N |
Ca90Dynamiczna ocena ciągu (90 milionów obrotów)6 | 5370 lbf23900 N |
Czynniki
K - Współczynnik7 | 1.2 |
e - Współczynnik ISO8 | 0,49 |
Y - Współczynnik ISO9 | 1.23 |
G1 — Współczynnik wytwarzania ciepła (rower-bieżnia)10 | 77,7 |
G2 - Współczynnik wytwarzania ciepła (końcówka żebra-rolki) |
43,3 |
Cg - Współczynnik geometrii11 | 0,117 |
d | 73.025mm | |
D | 112.712mm | |
T | 25,4 mm | |
C1 | 102000N | Podstawowa obciążalność dynamiczna |
C0 | 166000N | Podstawowa nośność statyczna |
m | 0,88 kg | |
Smarowanie obrotów | 3200 obr/min | |
Olej ROM | 4300 obr/min |
