Miejsce pochodzenia:
Chiny
Nazwa handlowa:
ZH
Orzecznictwo:
IS09001
Numer modelu:
30311

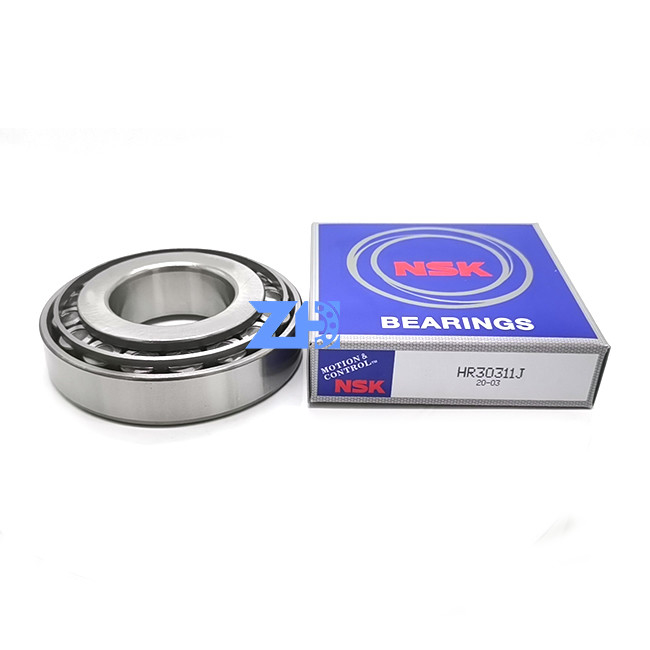

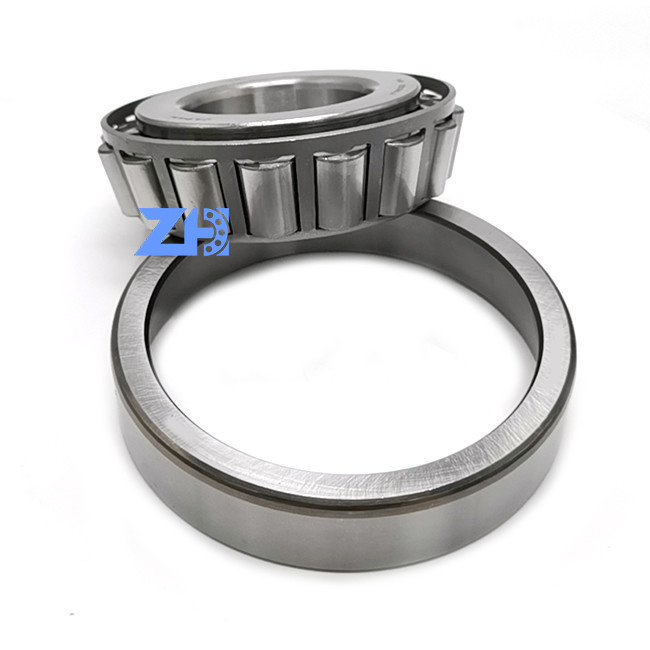

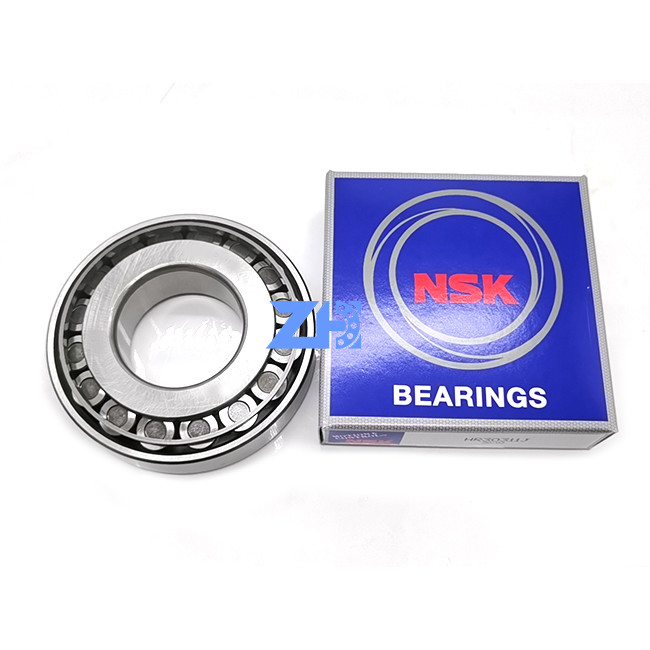

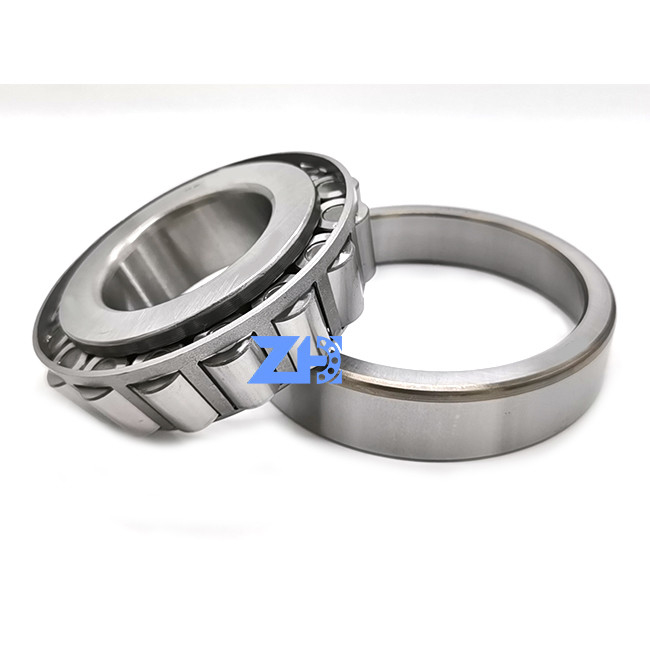

Profesjonalna produkcja stal chromowana 30311 30311RS 30311C2 55*120*31.5mm łożysko wałeczkowe
Wprowadzenie produktów
30311zdolność łożyska stożkowego jednorzędowego do przenoszenia obciążenia osiowego zależy od kąta działania, to znaczy kąta bieżni pierścienia zewnętrznego, im większy kąt, tym większa nośność osiowa.Łożyska stożkowe są używane głównie do przenoszenia obciążenia promieniowego, głównie promieniowego i osiowego obciążenia kombinowanego.W porównaniu z łożyskiem kulkowym skośnym,
Zastosowanie calowego łożyska stożkowego:
Łożyska stożkowe calowe są szeroko stosowane w motoryzacji, walcowniach, górnictwie, metalurgii,
maszyny z tworzyw sztucznych itp.
| Średnica otworu | 55mm |
| Średnica zewnętrzna | 120mm |
| Szerokość, całkowita | 31,5mm |
| Szerokość, pierścień wewnętrzny | 29mm |
| Szerokość, pierścień zewnętrzny | 25mm |
| Kąt zwilżania | 12.953° |
| D |
55mm
|
Średnica otworu |
|---|---|---|
| D |
120mm
|
Średnica zewnętrzna |
| T |
31,5mm
|
Całkowita szerokość |
| D1 |
≈84mm
|
Średnica kołnierza pierścienia wewnętrznego |
| B |
29mm
|
Szerokość pierścienia wewnętrznego |
| C |
25mm
|
Szerokość pierścienia zewnętrznego |
| R1,2 |
min.2.5mm
|
Wymiar sfazowania pierścienia wewnętrznego |
| R3,4 |
min.2mm
|
Wymiar sfazowania pierścienia zewnętrznego |
| A |
23.986mm
|
Odległość boku od punktu nacisku |
| DA |
maks.72mm
|
Średnica przyczółka wału |
|---|---|---|
| DB |
min.66,5mm
|
Średnica przyczółka wału |
| DA |
min.104mm
|
Średnica zaczepu obudowy |
| DA |
maks.110,5mm
|
Średnica zaczepu obudowy |
| DB |
min.111mm
|
Średnica zaczepu obudowy |
| CA |
min.4mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na dużej powierzchni bocznej |
| CB |
min.6.5mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na małej powierzchni bocznej |
| RA |
maks.2.5mm
|
Promień zaokrąglenia wału |
| RB |
maks.2mm
|
Promień zaokrąglenia obudowy |
| Podstawowe obciążenie dynamiczne | C |
176kN
|
|---|---|---|
| Podstawowe obciążenie statyczne | C0 |
163kN
|
| Limit obciążenia zmęczeniowego | Pu |
19.3kN
|
| Prędkość odniesienia |
4 800r/min
|
|
| Ograniczenie prędkości |
5 600r/min
|
|
| Wartość graniczna | mi |
0,35
|
| Współczynnik obliczeniowy | Y |
1.7
|
| Współczynnik obliczeniowy | Y0 |
0,9
|
| DA |
maks.72mm
|
Średnica przyczółka wału |
|---|---|---|
| DB |
min.66,5mm
|
Średnica przyczółka wału |
| DA |
min.104mm
|
Średnica zaczepu obudowy |
| DA |
maks.110,5mm
|
Średnica zaczepu obudowy |
| DB |
min.111mm
|
Średnica zaczepu obudowy |
| CA |
min.4mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na dużej powierzchni bocznej |
| CB |
min.6.5mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na małej powierzchni bocznej |
| RA |
maks.2.5mm
|
Promień zaokrąglenia wału |
| RB |
maks.2mm
|
Promień obudowy |
Kolekcja 30311
| NUP2212 | 30312D | MAG150 | 6213 | HMGF36 |
| I84M5X130 | 30314D | NUP309 | 30312D=155 | NUP206=100 |
| M5X180 | 30312D | NUP308 | M2X120 | NUP2208 |
| 32205 | 30309D | GM35VL | 32207 | NUP2211 |
| T7FC060 | NUP2207=140 | NUP2206=130 | NUP205E | HMGC48 |
| M2X150 | 30312D | 6008 | NUP207=120 | NUP309 |
| M2X170 | NUP2209 | NUP307 | NUP2209=160 | 30312D |
| M2X210 | JMF23 | 30210 | 6305 | GM35VA |
| HMGF57 | JMF151 | 30311D | NUP2211=250 | 30312D=155 |
| NUP306 | 11749/11710 | 30210 | KMF160-PC360-7 | SG04 |
| NUP307 | NUP309=180 | KMF125-PC200-8 | MSG-27P | SG025 |
| KMF41-PC60 | NUP309 | M2X96 | NUP207 | HMGC32 |
| NUP308 | NUP206 | MCB172 | HMS072 | HMGF35 |
| JMF29 | 6305M | NUP206E | AP5S67 | M2X63 |
| NUP307 | 4T-30307 | M2X55 | NUP308=140 | NUP2208=210 |
| 30312D | SG08 | NUP307 | T7FC055=300 | NUP307=110 |
| NIP2310 | GM17VA | NUP307 | NUP309 | JMF195 |
| NUP208E | JMV-44/22 | NUP309=180 | JMF250 | NUP2212 |
| NUP308=14 | KMF125-PC200-7 | JMV-53/31 | 15578 | |
| T7FC065 | NUP2310 | NUP310 | MAG85 | NUP306 |
| 30309D=110 | 30309D | KMF90-PC200-6 | 30312 | NUP308 |
| NUP207/NUP306 | NUP2211 | NUP2206 | NUP207 |
