Miejsce pochodzenia:
CHINY
Nazwa handlowa:
Z&H
Numer modelu:
22310
Łożysko baryłkowe 22310 Rozmiar 50*110*40 mm
| Model | 22310CC 22310CA 22310MA 22310 MB | Liczba rzędów | Dwurzędowy |
| Materiał klatkija | Mosiądz/Stal | Ocena precyzji | P0 P4 P5 P6 |
| Waga | 0,037-49,8 kg | Ulepszenie smarowania | W33 |
| - Wewnętrzna (d) | 50mm | Luz | C2,C3,C4,C5 |
| - Zewnętrzny (D) | 110mm | Wibracja | V1 V2 V3 V4 |
| - Szerokość (B) | 40mm | Stabilizacja cieplna | Temperatury do 120°C |
| Rodzaj uszczelnienia | otwarty | Twardość | HRC58-62 |

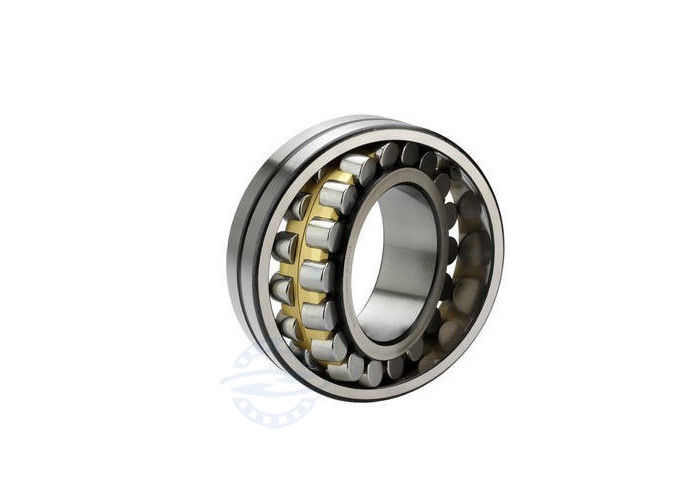

Łożyska baryłkowemają rolki dwurzędowe, pierścień zewnętrzny ma wspólną sferyczną bieżnię, a pierścień wewnętrzny ma dwie bieżnie nachylone pod kątem względem osi łożyska.Ta genialna konstrukcja sprawia, że ma samonastawność, więc nie jest łatwo wpływać na kąt wału i gniazdo łożyska w przypadku błędu lub zgięcia wału.Nadaje się do sytuacji, w których błąd montażu lub ugięcie wału powoduje błąd kąta.Oprócz tego, że jest w stanie wytrzymać obciążenia promieniowe, łożysko może również wytrzymać dwukierunkowe obciążenia osiowe.
Łożyska baryłkowe mają otwory cylindryczne i stożkowe.Stożek stożkowego otworu stożkowego wynosi 1:30 i 1:12.To łożysko z otworem stożkowym jest wyposażone w tuleję wciąganą lub tuleję wciskaną.Łożysko kulkowe wahliwe stożkowe z wewnętrznym otworem można łatwo i szybko zamontować na wale optycznym lub wale krokowym.
| 22300seria | ||
| Numer łożyska | Wymiar (mm) | waga (kg) |
| 22306 | 30X72X19 | 0,37 |
| 22307 | 35X80X31 | 0,75 |
| 22308 | 40X90X33 | 1,03 |
| 22309 | 45X90X33 | 1,4 |
| 22310 | 50X110X40 | 1.85 |
| 22311 | 55X120X43 | 2,42 |
| 22312 | 60X130X46 | 3 |
| 22313 | 65X140X48 | 3.65 |
| 22314 | 70X150X51 | 4.4 |
| 22315 | 75X160X55 | 5.47 |
| 22316 | 80X170X58 | 6,63 |
| 22317 | 85X180X60 | 7.07 |
| 22318 | 90X190X64 | 8.76 |
| 22319 | 95X200X67 | 9.93 |
| 22320 | 100X215X73 | 13,7 |
| 22322 | 110X240X80 | 17,7 |
| 22324 | 120X260X86 | 22,9 |
| 22326 | 130X280X93 | 28,5 |
| 22328 | 140X300X102 | 35,5 |
| 22330 | 150X320X108 | 42 |
| 22332 | 160X340X114 | 52,2 |
| 22334 | 170X360X120 | 60,7 |
| 22336 | 180X380X126 | 72,6 |
| 22338 | 190X400X132 | 84,2 |
| 22340 | 200X420X138 | 94,4 |
| 22344 | 220X460X145 | 119 |
1. Podpory łożyskowe o wysokiej wydajności
2. Wysoka ogólna wydajność sprzętu
3. Bardziej ekonomiczne podpory łożysk dzięki zmniejszeniu rozmiaru
4. Niższe koszty operacyjne
5. Nadaje się do dużych obciążeń
6. Wiele wariantów dostępnych w różnych warunkach

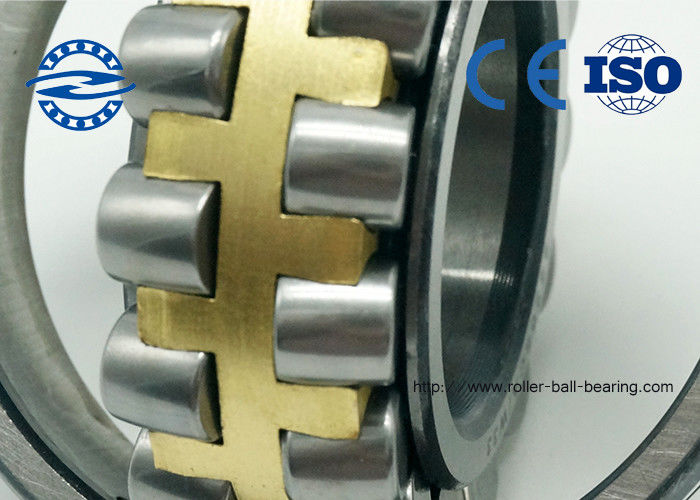

1.CA: Integralna mosiężna klatka, dwurzędowe symetryczne rolki, jazda na pierścieniu wewnętrznym;
2.MA: Integralna mosiężna klatka, dwurzędowe symetryczne rolki, jazda na pierścieniu zewnętrznym
3.MB: dwuczęściowa mosiężna klatka, dwurzędowe asymetryczne rolki, jazda na pierścieniu wewnętrznym;
4.CC: Dwuczęściowa stalowa klatka, dwurzędowe symetryczne rolki, wewnętrzna jazda na pierścieniu
5.K: Łożysko stożkowe, stożek wynosi 1:12
6.K30: Łożysko stożkowe, stożek wynosi 1:30
7.W33: Z rowkiem smarującym w pierścieniu zewnętrznym, z trzema otworami olejowymi
8.C2/C3/C4: Seria luzów wewnętrznych: C2,C0,C3 i C4
Łożyska baryłkowedo motoryzacji, maszyn budowlanych, wiertnictwa naftowego, przemysłu wydobywczego węgla, łożyska przemysłowego ruchu, do części tylnych kół, przekładni i urządzeń elektrycznych do produkcji samochodów;elektromotor, sprzęt AGD;instrument, silniki spalinowe, maszyny budowlane, pojazdy szynowe, maszyny do załadunku/rozładunku, maszyny rolnicze i różne zastosowania przemysłowe.
Linqing Zhonghong Bearing Co., LTDbiuro znajduje się w mieście Guangzhou i fabryce w prowincji Shandong.Jest to firma integrująca badania i rozwój, produkcję i sprzedaż łożysk, z wieloletnim doświadczeniem w obsłudze łożysk i usługach przemysłowych w branży przemysłowej.Specjalizujemy się w łożyskach międzynarodowych i krajowych marek.Do marek międzynarodowych należą szwedzkie, niemieckie FAG, INA, japońskie NSK, NTN, IKO, KOYO i Amercian TIMKEN, a marki krajowe to ZWZ, Harbin HRB, Luoyang LYC itp. Typy: łożysko kulkowe zwykłe, łożysko kulkowe wahliwe, Łożysko walcowe, łożysko baryłkowe, łożysko skośne, łożysko stożkowe, łożysko kulkowe wzdłużne, łożysko wałeczkowe wzdłużne, łożysko igiełkowe, łożysko przegubowe, łożysko sferyczne zewnętrzne i łożysko do zastosowań specjalnych.
Nasze produkty znajdują szerokie zastosowanie w obrabiarkach, kopalniach węgla, kolejach, przemyśle naftowym, poligrafii, elektrowniach, statkach, liniach lotniczych i innych urządzeniach przemysłowych.Dzięki konkurencyjnym cenom i szybkiej dostawie zdobyliśmy uznanie klientów i objęliśmy prowadzenie w tej dziedzinie.
Wszystkie nasze łożyska są zgodne z normą ISO9001:2008.
Wykrywanie średnicy wewnętrznej i zewnętrznej
Pomiar twardości
Pomiar luzu
