Miejsce pochodzenia:
CHINY
Nazwa handlowa:
ZH
Orzecznictwo:
IS09001
Numer modelu:
23220-2RS VT143
23220-2RS VT143 23220-ZZ VT143 23220-RS VT143 23220W 23220J2Q 23220ECK 23220CC 23220 CA 23220CB
P0 P6 P5 P3 P4 P2 POZIOM JAKOŚCI STAL CHROMOWA Łożysko baryłkowe
Wprowadzenie produktów

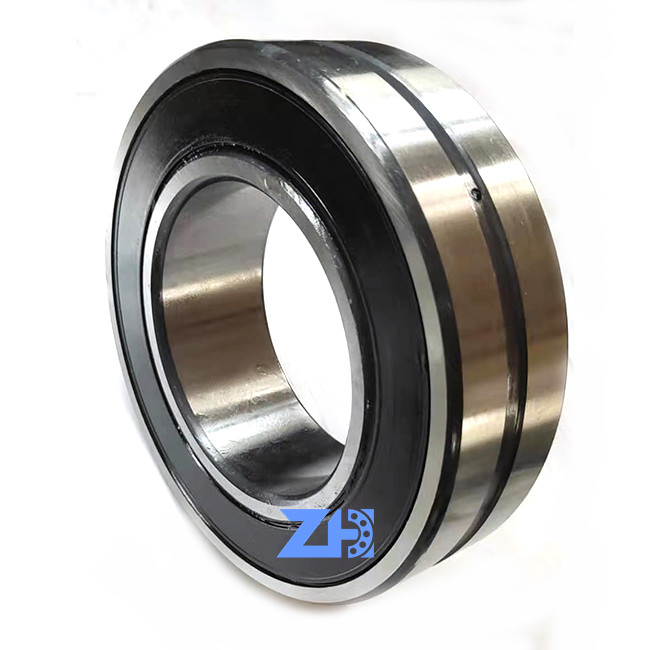

23220-2RS/VT143to rodzaj łożyska tocznego, które jest przeznaczone do przenoszenia dużych obciążeń promieniowych i osiowych w zastosowaniach, w których występuje niewspółosiowość między wałem a obudową.
Oto kilka kluczowych cech i właściwości łożysk baryłkowych:

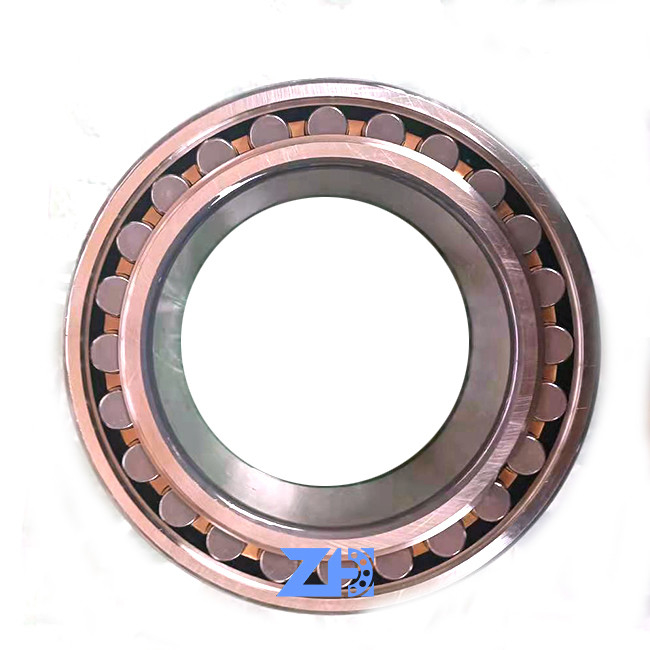

Budowa: Łożyska baryłkowe składają się z pierścienia wewnętrznego, pierścienia zewnętrznego, zestawu rolek i klatki.
Rolki mają kształt beczek i są umieszczone symetrycznie między pierścieniami wewnętrznymi i zewnętrznymi.Klatka utrzymuje rolki na miejscu i pomaga zmniejszyć tarcie.
Samonastawne: Łożyska baryłkowe mają sferyczną bieżnię pierścienia zewnętrznego, która umożliwia łożysku kompensację niewspółosiowości między wałem a obudową.
Ta funkcja jest szczególnie przydatna w zastosowaniach, w których występują ugięcia wału lub błędy montażu.
Nośność: Łożyska baryłkowe mogą przenosić duże obciążenia promieniowe i osiowe.Nośność zależy od takich czynników, jak rozmiar łożyska, materiał, konstrukcja i liczba rolek
| D |
100mm
|
Średnica otworu |
|---|---|---|
| D |
180mm
|
Średnica zewnętrzna |
| B |
60.3mm
|
Szerokość |
| D2 |
≈114mm
|
Średnica kołnierza pierścienia wewnętrznego |
| D1 |
≈159mm
|
Średnica kołnierza/wnęki pierścienia zewnętrznego |
| B |
8.3mm
|
Szerokość rowka smarowego |
| k |
4.5mm
|
Średnica otworu smarowego |
| R1,2 |
min.2.1mm
|
Wymiar fazowania |
| DA |
min.112mm
|
Średnica przyczółka wału |
|---|---|---|
| DA |
maks.114mm
|
Średnica przyczółka wału |
| DA |
maks.168mm
|
Średnica zaczepu obudowy |
| RA |
maks.2mm
|
Promień zaokrąglenia |
| Podstawowe obciążenie dynamiczne | C |
499kN
|
|---|---|---|
| Podstawowe obciążenie statyczne | C0 |
600kN
|
| Limit obciążenia zmęczeniowego | Pu |
63kN
|
| Ograniczenie prędkości |
1700r/min
|
|
| Wartość graniczna | mi |
0,3
|
| Współczynnik obliczeniowy | Y1 |
2.3
|
| Współczynnik obliczeniowy | Y2 |
3.4
|
| Współczynnik obliczeniowy | Y0 |
2.2
|
| D |
100 mm
|
Średnica otworu |
|---|---|---|
| D |
180 mm
|
Średnica zewnętrzna |
| B |
60,3 mm
|
Szerokość |
| D2 |
≈114 mm
|
Średnica kołnierza pierścienia wewnętrznego |
| D1 |
≈159 mm
|
Średnica kołnierza/wnęki pierścienia zewnętrznego |
| B |
8,3 mm
|
Szerokość rowka smarowego |
| k |
4,5 mm
|
Średnica otworu smarowego |
| R1,2 |
min.2,1 mm
|
Wymiar fazowania |
