Miejsce pochodzenia:
Chiny
Nazwa handlowa:
ZH
Orzecznictwo:
IS09001
Numer modelu:
30317

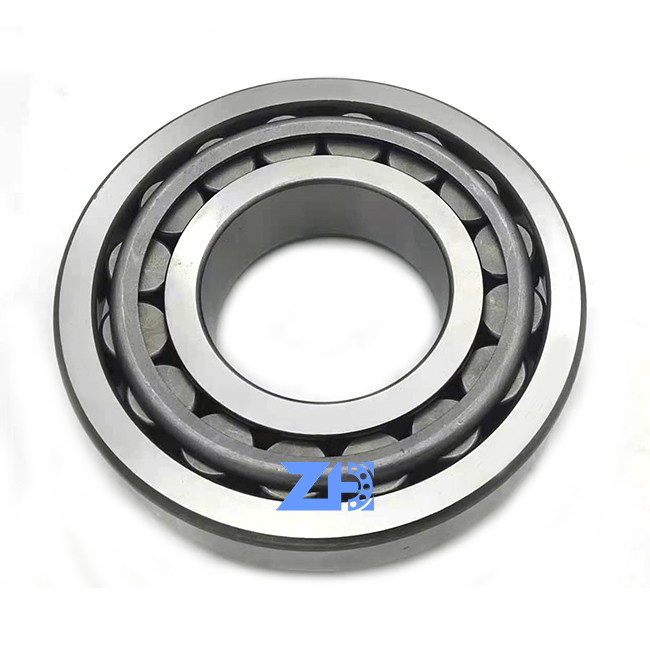

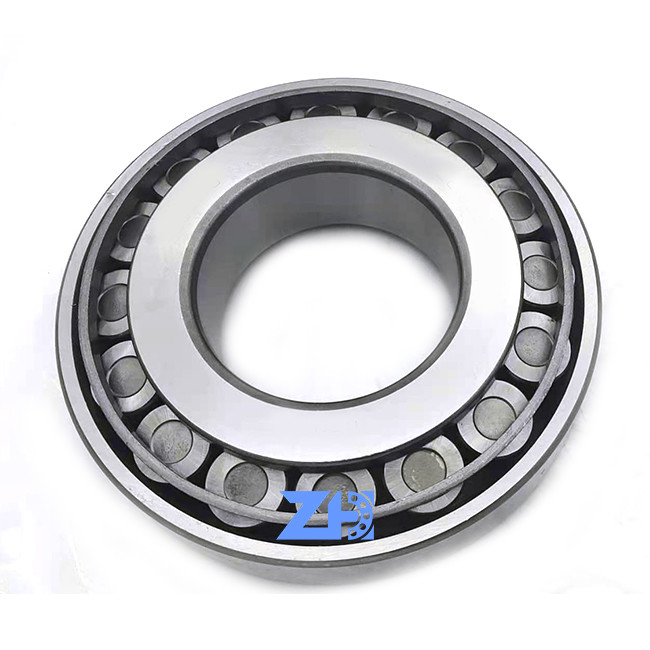

30317 30317RS 30317 W P0 P6 P5 P3 P4 P2 poziom jakości stal chromowana łożysko stożkowe
Wprowadzenie produktów
30317Łożysko stożkowe to rodzaj łożyska tocznego stosowanego do przenoszenia obciążeń promieniowych i osiowych w maszynach wirujących.Jest przeznaczony do jednoczesnego przenoszenia obciążeń promieniowych (prostopadłych do wału) i osiowych (równoległych do wału).
(Twórz wysokiej klasy łożyska i sprzedawaj je po cenach fabrycznych)
Pierścienie wewnętrzne i zewnętrzne mają stożkowe bieżnie, które są nachylone do osi łożyska.Zwężające się rolki są rozmieszczone w taki sposób, że ich osie zbiegają się we wspólnym punkcie na osi łożyska, tworząc kształt „stożka”.
Taka konstrukcja umożliwia rolkom przenoszenie obciążeń w sposób, który wytwarza ruch toczny, zmniejszając tarcie i umożliwiając płynny obrót
| D |
85mm
|
Średnica otworu |
|---|---|---|
| D |
180mm
|
Średnica zewnętrzna |
| T |
44,5mm
|
Całkowita szerokość |
| D1 |
≈126,57mm
|
Średnica kołnierza pierścienia wewnętrznego |
| B |
41mm
|
Szerokość pierścienia wewnętrznego |
| C |
34mm
|
Szerokość pierścienia zewnętrznego |
| R1,2 |
min.4mm
|
Wymiar sfazowania pierścienia wewnętrznego |
| R3,4 |
min.3mm
|
Wymiar sfazowania pierścienia zewnętrznego |
| A |
34.813mm
|
Odległość boku od punktu nacisku |
| DA |
maks.108mm
|
Średnica przyczółka wału |
|---|---|---|
| DB |
min.100,5mm
|
Średnica przyczółka wału |
| DA |
min.156mm
|
Średnica zaczepu obudowy |
| DA |
maks.167,5mm
|
Średnica zaczepu obudowy |
| DB |
min.167mm
|
Średnica zaczepu obudowy |
| CA |
min.5mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na dużej powierzchni bocznej |
| CB |
min.10,5mm
|
Minimalna szerokość wymaganej przestrzeni w obudowie na małej powierzchni bocznej |
| RA |
maks.4mm
|
Promień zaokrąglenia wału |
| RB |
maks.3mm
|
Promień zaokrąglenia obudowy |
| Podstawowe obciążenie dynamiczne | C |
372kN
|
|---|---|---|
| Podstawowe obciążenie statyczne | C0 |
365kN
|
| Limit obciążenia zmęczeniowego | Pu |
40,5kN
|
| Prędkość odniesienia |
3 000r/min
|
|
| Ograniczenie prędkości |
3 800r/min
|
|
| Wartość graniczna | mi |
0,35
|
| Współczynnik obliczeniowy | Y |
1.7
|
| Współczynnik obliczeniowy | Y0 |
0,9
|
| Część łożyskowa | Kompletne łożysko |
| Liczba rzędów | 1 |
| Element ustalający, pierścień zewnętrzny łożyska | Nic |
| Typ otworu | Cylindryczny |
| Klatka szybowa | Metalowa blacha |
| Układ kąta działania (łożysko dwurzędowe) | Nie dotyczy |
| Dopasowany układ | NIE |
| Powłoka | Bez |
| Opieczętowanie | Bez |
| Smar | Nic |
| Funkcja ponownego smarowania | Bez |
Łożyska powszechnie stosowane z 3017, możemy również dostarczyć
