Miejsce pochodzenia:
CHINY
Nazwa handlowa:
ZH
Orzecznictwo:
IS09001
Numer modelu:
22316CA

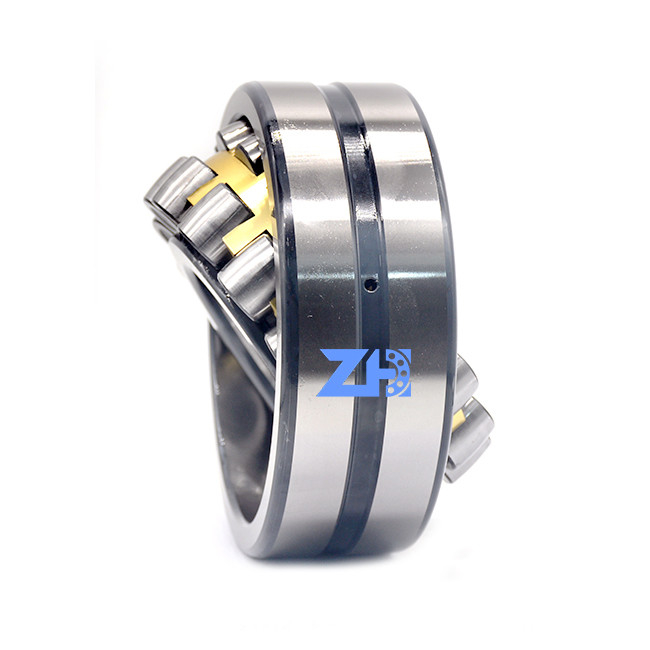

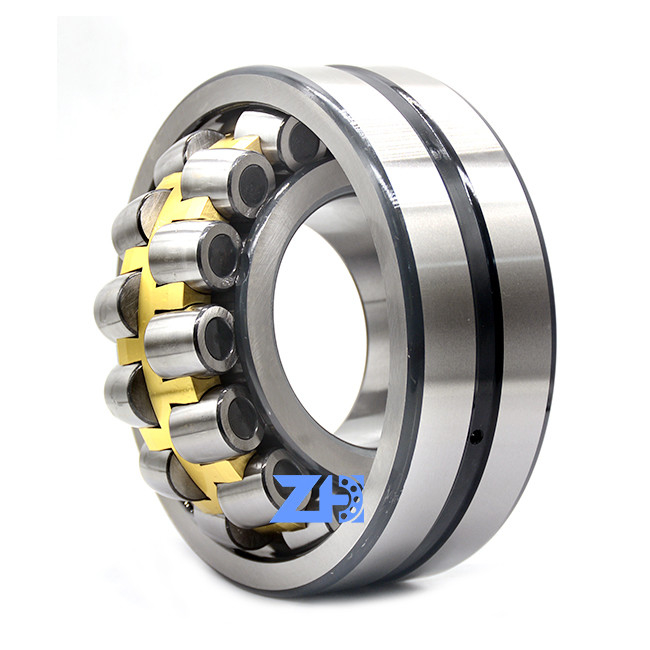

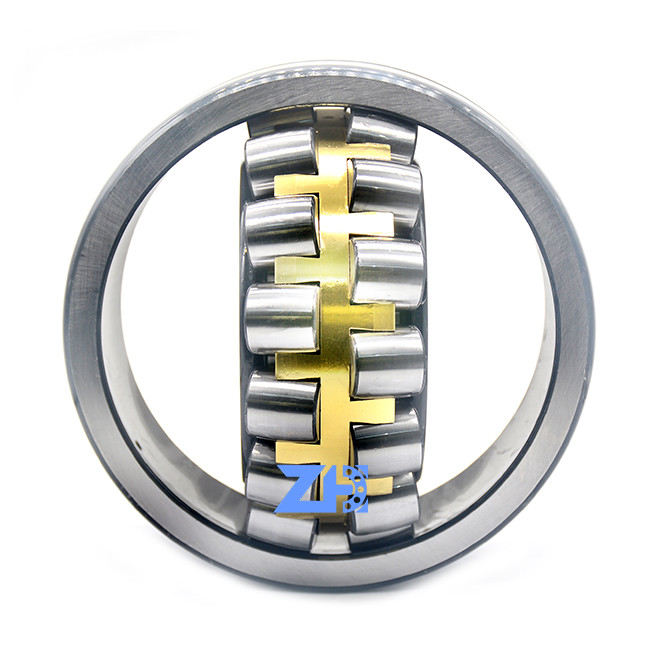

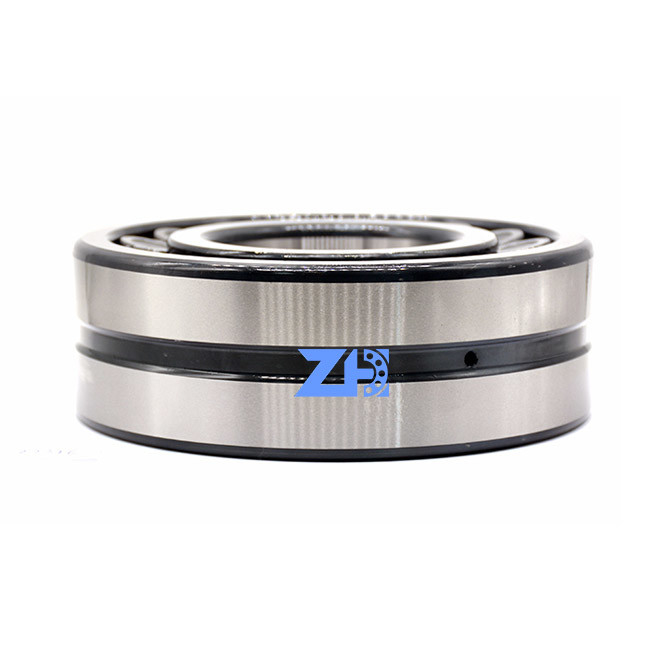

80*170*58mm Łożysko baryłkowe samonastawne 22316CA 22316W33 22316E ze stali chromowanej
Poziom jakości P0 P5 P4 P3
Wprowadzenie produktu(Wysokiej jakości łożyska pochodzą z ZH)
22316CA Wymiary bieżni i profil elementów tocznych mogą być zaprojektowane w taki sposób, aby miały wysoką nośność. To łożysko baryłkowe samonastawne może być używane w parach lub grupach do przenoszenia obciążeń osiowych i promieniowych. Rolki baryłkowe są zamontowane w klatce pierścienia zewnętrznego, co zapobiega ugięciu wału pod obciążeniem. Ten typ łożyska jest wszechstronny i zróżnicowany. Łożysko baryłkowe samonastawne przeszło szeroko zakrojony proces rozwoju, w ramach którego stale dążymy do poprawy jakości produktu. Oznacza to, że każde pojedyncze łożysko jest dostępne w różnych wersjach, materiałach i powłokach, aby sprostać specyficznym wymaganiom.
![]()
![]()
| d |
80 mm
|
Średnica otworu |
|---|---|---|
| D |
170 mm
|
Średnica zewnętrzna |
| B |
58 mm
|
Szerokość |
| d2 |
≈98,3 mm
|
Średnica barku pierścienia wewnętrznego |
| D1 |
≈143 mm
|
Średnica barku/wcięcia pierścienia zewnętrznego |
| b |
8,3 mm
|
Szerokość rowka smarnego |
| K |
4,5 mm
|
Średnica otworu smarnego |
| r1,2 |
min.2,1 mm
|
Wymiar fazowania |
| da |
min.92 mm
|
Średnica oporowa wału |
|---|---|---|
| Da |
max.158 mm
|
Średnica oporowa obudowy |
| ra |
max.2 mm
|
Promień zaokrąglenia |
| Podstawowa dynamiczna nośność | C |
516 kN
|
|---|---|---|
| Podstawowa statyczna nośność | C0 |
540 kN
|
| Granica nośności zmęczeniowej | Pu |
54 kN
|
| Prędkość referencyjna |
3 000 obr./min
|
|
| Prędkość graniczna |
4 000 obr./min
|
|
| Wartość graniczna | e |
0,35
|
| Współczynnik obliczeniowy | Y1 |
1,9
|
| Współczynnik obliczeniowy | Y2 |
2,9
|
| Współczynnik obliczeniowy | Y0 |
1,8
|
| da |
min.92 mm
|
Średnica oporowa wału |
|---|---|---|
| Da |
max.158 mm
|
Średnica oporowa obudowy |
| ra |
max.2 mm
|
Promień zaokrąglenia |
Wymiary oporowe
| da |
min.92 mm
|
Średnica oporowa wału |
|---|---|---|
| Da |
max.158 mm
|
Średnica oporowa obudowy |
| ra |
max.2 mm
|
Promień zaokrąglenia |
Wymiary
| d |
80 mm
|
Średnica otworu |
|---|---|---|
| D |
170 mm
|
Średnica zewnętrzna |
| B |
58 mm
|
Szerokość |
| d2 |
≈98,3 mm
|
Średnica barku pierścienia wewnętrznego |
| D1 |
≈143 mm
|
Średnica barku/wcięcia pierścienia zewnętrznego |
| b |
8,3 mm
|
Szerokość rowka smarnego |
| K |
4,5 mm
|
Średnica otworu smarnego |
| r1,2 |
min.2,1 mm
|
Wymiar fazowania |
Kolekcja 22316CA
| NUP2310 | 30314D=250 | NUP207=120 | GM18VL | M2X150 | NUP2208 | NUP2209 | 30312D | 6213 |
| 30312D | NUP309 | NUP2209=160 | KMF125 | M2X170 | NUP2211 | NUP2209 | 6008 | NUP308 |
| 30312D | T7FC055 | NUP2207=140 | HMK3525+IR | M2X210 | NUP308 | NUP2209 | NUP307 | KMF41-PC60-7 |
| NUP308 | T7FC055 | NUP2206=130 | 30309D | HMGF57 | NUP309 | NUP2212 | 30311D | M2X63 |
| DNB50/60 | NUP310 | NUP309=180 | 30210 | SG08 | NUP309 | NUP2212 | T7FC055 | |
| HMGF35 | JMF250 | NUP309=180 | 30210 | GM17VA | NUP2212 | NUP2211 | NIP2310 | |
| HMGF36 | NUP309 | NUP310 | 30311D | JMV-44/22 | 30312D=155 | 30312D=155 | NUP208E | |
| HMGC48 | JMF29 | NUP2206 | SG04 | GM35VA | M2X96 | M2X120 | NUP308=140 | |
| 4T-30307 | JMF23 | NUP2207 | SG025 | GM35VL | MCB172 | 32207 | SG20 | |
| NUP306 | JMF151 | NUP2207 | SG02 | GM38VB | HMT36FA | 30312 | MAG85 | |
| NUP307 | JMF195 | JMV-53/31 | SG15 | MAG150 | HMGC32 | MAG150 | MAG120 |
Pokaz zdjęć
![]()
![]()
![]()
![]()
![]()
