FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 poziom jakości stal chromowana łożysko kulkowe
Wprowadzenie produktów
It służy głównie do przenoszenia połączonego obciążenia promieniowego i osiowego opartego na obciążeniu promieniowym, generalnie nie nadaje się do przenoszenia samego obciążenia osiowego, takie łożyska mogą być instalowane odpowiednio na pierścieniu wewnętrznym (z pełnym zestawem rolek i elementów ustalających) i pierścieniu zewnętrznym.Ten typ łożyska nie pozwala na przechylenie wału względem oprawy, co skutkuje dodatkowymi siłami osiowymi pod obciążeniem promieniowym.Wielkość luzu osiowego łożyska ma duży związek z tym, czy łożysko może pracować normalnie.Gdy luz osiowy jest zbyt mały, wzrost temperatury jest większy.Gdy luz osiowy jest duży, łożysko łatwo ulega uszkodzeniu.Dlatego należy zwrócić szczególną uwagę na regulację luzu osiowego łożyska podczas montażu i eksploatacji, aw razie potrzeby można wykonać montaż przed wtargnięciem w celu zwiększenia sztywności łożyska
| D |
20mm
|
Średnica otworu |
|---|---|---|
| D1 |
≈28.2mm
|
Średnica zewnętrzna pierścienia wewnętrznego |
| A |
29,5mm
|
Całkowita szerokość |
| A1 |
11mm
|
Szerokość kołnierza |
| A3 |
3.2mm
|
Głębokość zagłębienia centrującego |
| A5 |
20,5mm
|
Szerokość łącznie z pokrywą końcową |
| B |
31mm
|
Szerokość pierścienia wewnętrznego |
| B1 |
31mm
|
Całkowita szerokość łożyska |
| B4 |
4.5mm
|
Odległość od powierzchni czołowej urządzenia blokującego do środka gwintu |
| Db1 |
58mm
|
Górna średnica zewnętrzna |
| Db2 |
60,5mm
|
Średnica zewnętrzna podstawy |
| DC |
50,8mm
|
Średnica wnęki centrującej obudowy |
| H |
112mm
|
Całkowita wysokość |
| J |
90mm
|
Odległość między śrubami mocującymi |
| Ł |
60,5mm
|
Całkowita długość |
| N |
11,5mm
|
Średnica otworu na śrubę mocującą |
| S1 |
18.3mm
|
Odległość od powierzchni bocznej urządzenia blokującego do środka bieżni |
| T |
37,3mm
|
Całkowita szerokość jednostki |
| RG |
1/4-28 UNF
|
Gwint obudowy do smarowniczki |
|---|---|---|
| R1 |
20mm
|
Położenie osiowe gwintu obudowy |
| Rα |
45°
|
Położenie kątowe gwintu obudowy |
| DN |
6.5mm
|
Średnica kuli głowicy smarowniczki |
|---|---|---|
| południowy zachódN |
7mm
|
Sześciokątny rozmiar klucza do smarowniczki |
| GN |
1/4-28 SAE-LT
|
Gwint smarowniczki |
| J6 |
74mm
|
Odległość kołków ustalających |
|---|---|---|
| J7 |
11,5mm
|
Przesunięcie osiowe kołków ustalających |
| N4 |
2mm
|
Zalecana średnica kołków ustalających |
| Podstawowe obciążenie dynamiczne | C |
12.7kN
|
|---|---|---|
| Podstawowe obciążenie statyczne | C0 |
6.55kN
|
| Limit obciążenia zmęczeniowego | Pu |
0,28kN
|
| Ograniczenie prędkości |
8 500r/min
|
|
|
Prędkość graniczna z tolerancją wału h6
|

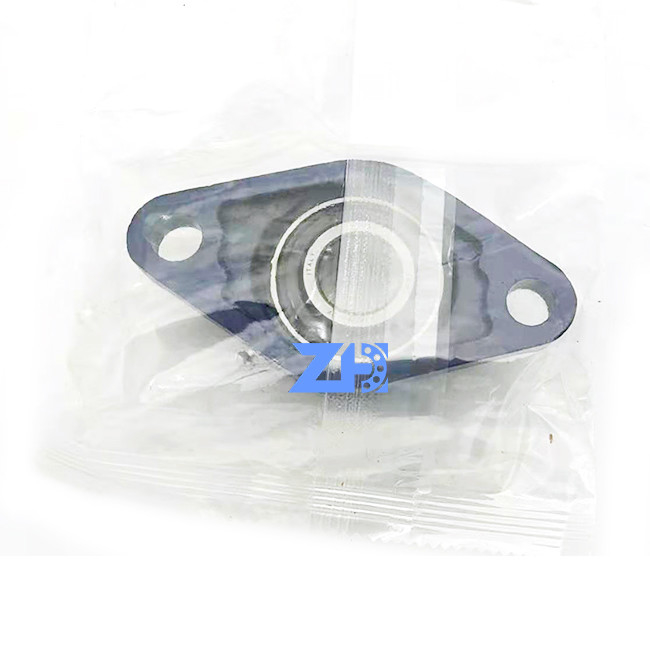

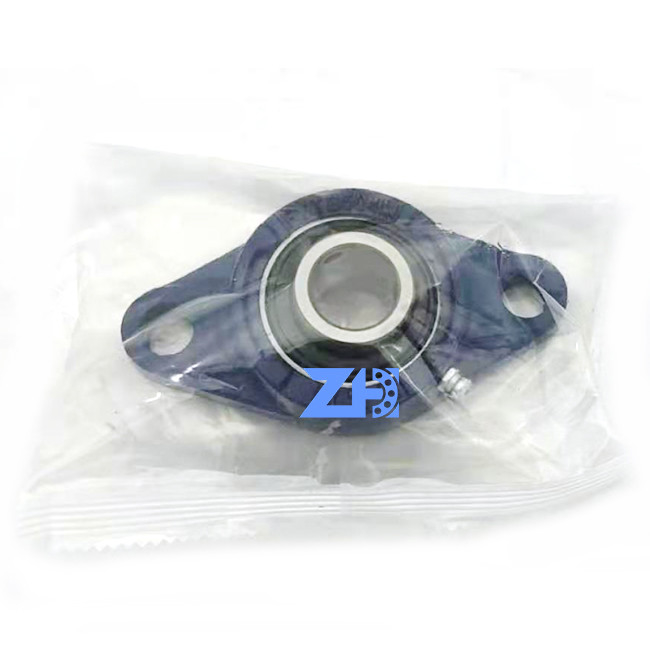

Pokaz obrazów
