Miejsce pochodzenia:
Shandong, Chiny (kontynent)
Nazwa handlowa:
CN&ZH
Numer modelu:
23044

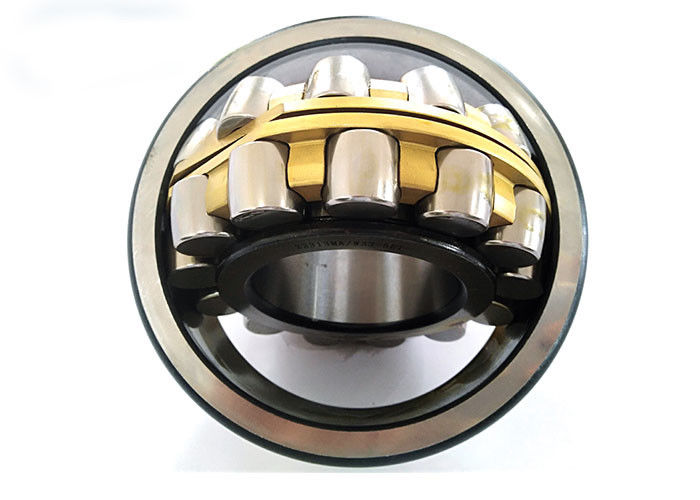

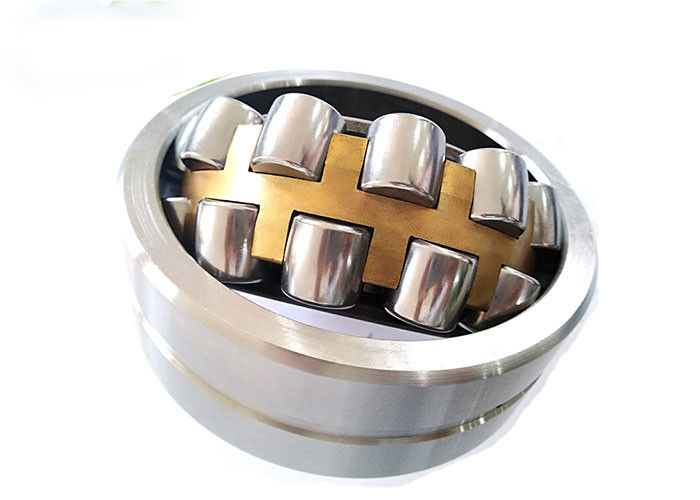

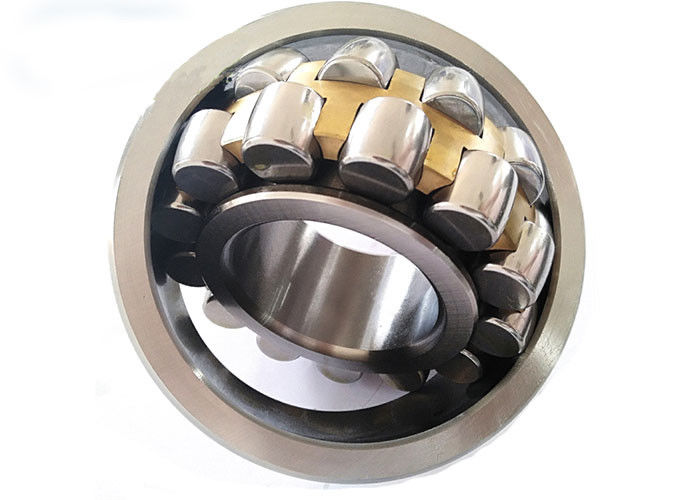

Sferyczne łożysko wałeczkowe z dwurzędowym wałkiem, zewnętrzny pierścień ma 1 wspólną sferyczną bieżnię, wewnętrzną bieżnię pierścienia i 2 względem osi łożyska jest nachylone pod kątem. Ta genialna konstrukcja sprawia, że ma funkcję automatycznego wyrównania, więc nie jest łatwo wpływać na kąt wału i gniazdo skrzyni łożyska na błąd lub ugięcie wału. Jest odpowiedni na wypadek błędu kąta spowodowanego błędem montażowym lub ugięciem wału. Oprócz obciążenia promieniowego, łożysko może wytrzymać obciążenie osiowe działania dwukierunkowego.
Łożysko baryłkowe jest cylindryczne i stożkowe w stożkowym stożku zbieżnym dwóch, 1: 30 i 1:12.
Model | 23044 Łożysko baryłkowe |
Materiał klatki | Mosiądz, stal |
Precyzja | P0, P6, P5, P4, P2 |
Luz | C2, C3, C4, C5 |
Twardość | HRC58-62 |
Pakiet | 1. Zwykle wykonane z plastiku + antykorozyjnego papieru + pudełko + drewniane pudełko 2.. Zgodnie z wymogiem klienta |
Specyfikacja
Typ klatki | cechy |
CC | Składa się z dwóch prasowanych stalowych klatek, bezkłośnego pierścienia wewnętrznego i pierścienia prowadzącego z centralnym pierścieniem wewnętrznym. Przyjmuje symetryczny walec sferyczny, który przenosi większe obciążenie, dłuższą żywotność w porównaniu z CA |
CA | Składa się z jednego kawałka obrabianej mosiądzu klatki, jednego wewnętrznego pierścienia z podwójnymi kołnierzami i jednego pierścienia prowadzącego z centralnym pierścieniem wewnętrznym. Prędkość graniczna jest wyższa i ma stosunkowo niewielki hałas. |
MB | Składa się on z dwuczęściowego, obrobionego mosiądzu klatki, jednego wewnętrznego pierścienia z podwójnymi kołnierzami i jednego pierścienia prowadzącego z centralnym pierścieniem wewnętrznym. Wydajność i charakterystyki są podobne do CA, ale ocena nośności jest mniejsza. |
mi | Jest to najnowszy projekt, wykorzystujący symetryczny walec sferyczny, dwuczęściowy tłoczony koszyk ze stali, bezkłomienny pierścień wewnętrzny i pierścień prowadzący ześrodkowany na klatce, Pierścień prowadzący wokół zewnętrznej może poprawić stan smarowania na powierzchni czołowej rolki. Może również zmniejszyć tarcie, pomóc rolce prowadzącej w obszarze nieobciążania i wesprzeć rolkę w obszarze załadunku, tymczasem długość wałka jest dłuższa, dzięki czemu poprawiono obciążenie. Zwykle obciążenie znamionowe można zwiększyć o 20% -35%. |
